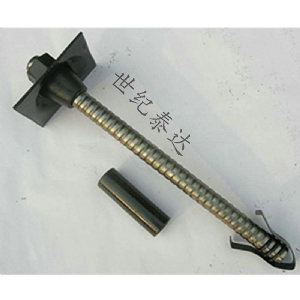

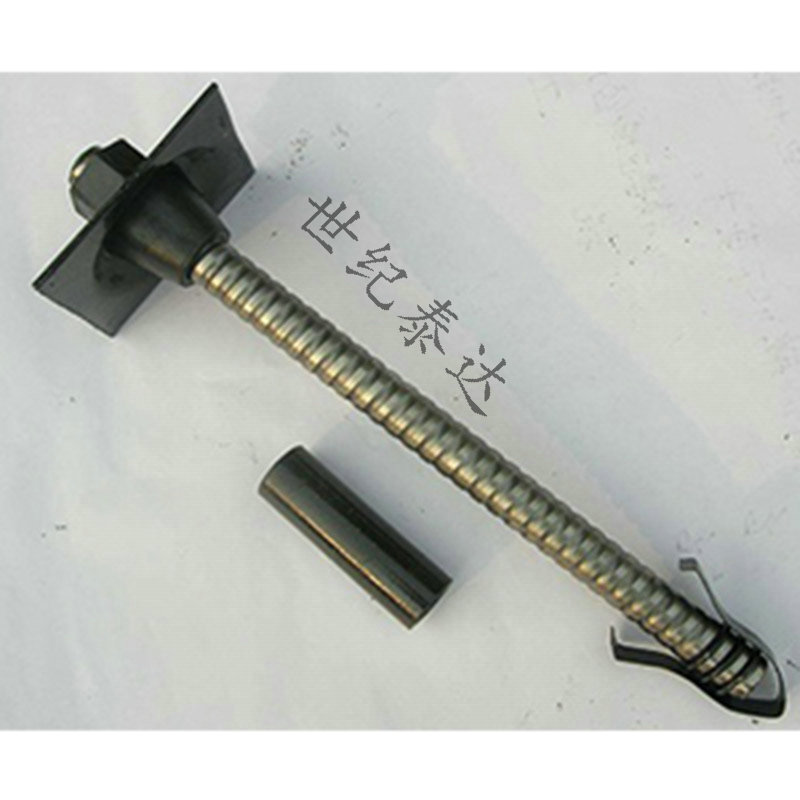

自進式錨桿組成

合金鉆頭：由合金工藝制作而成，具有很強的硬度和韌性，穿透力可使錨桿鉆入多類圍巖

錨桿體：總成中重要的構件，在鉆進和錨固中起主要作用。

連接套：在錨桿需加長時起連接作用。

墊板：能承受更大的圍巖應力。

螺母：能將圍巖應力集中到墊板上。

自進式錨桿施工工藝

1、將合金鉆頭與錨桿一端連接，自進式錨桿另一端連接上釬套、釬尾后再與臺車或手持式鉆機連接好。自進式錨桿按設計的深度開始鉆進，鉆進時須加注冷卻水。（錨桿如需加長，自進式錨桿可用連接套進行連接，然后鉆進）

2、卸下鉆機，將止漿塞套進桿體，并將其塞入孔內，準備注漿。特殊情況入注漿壓力過大或圍巖太破碎，可用錨固劑封孔。 3、將快速注漿接頭與錨桿尾端連接，注漿接頭另一端與注漿機連接。

4、開動注漿機注漿，待注漿飽滿且壓力達到設計值時關機。注漿壓力根據設計參數和注漿機性能確定，灰沙比參考值1：0~1：1，水灰比參考值0.45~0.5：1.

5、安裝墊板和螺母，并旋緊螺母

自進式錨桿主要技術性能參數：

型號 ZJS25 ZJS27 ZJS28 ZJS32 ZJS38 ZJS51

外徑 ￠25 ￠27 ￠28 ￠32 ￠38 ￠51

抗拉強度（MPa） ≥650 ≥650 ≥650 ≥650 ≥650 ≥650

齒高 1.5±0.1 螺距 12.7±0.1

螺紋方向 左旋

標準長度 2.0 3.0 3.5 4.0 4.5 5 6（可根據需要定制）

長度誤差 ±1% 鉆進深度 12米以上

 shenhuab5

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
